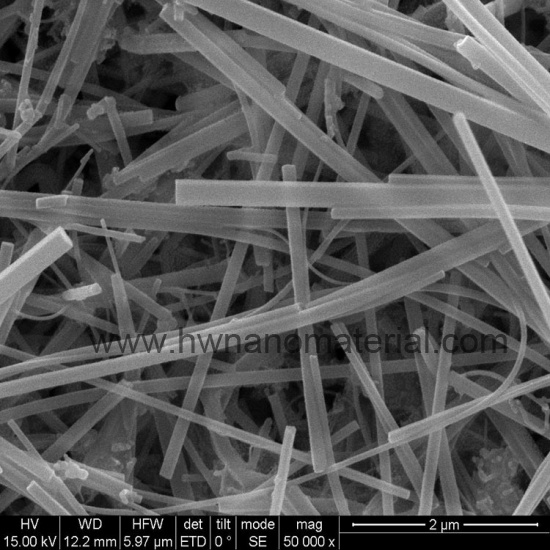

Sin fideiciar SINWS silicio nanowires Para celda solar

Hongwu silicio nanowires SINWS (D 100-200nm L> 10um) son ampliamente utilizados en Ion de litio baterías, célula solar,Termoelectricidad, fotovoltaica y no volátil Memoria Aplicaciones. En stock, envío a Worldwide.

  • origen del producto:

    china
  • Puerto de embarque:

    Guangzhou,Shanghai
  • tiempo de espera:

    in stock
  • pago:

    T/T,Paypal
detalles del producto
Producto Nombre: silicio nanowires
Fórmula: SINWS
Diámetro: 100-200 Nuevo Méjico
Longitud: > 10 um
Pureza: 99%
Apariencia: amarillo verde

Como representante típico de los nanomateriales unidimensionales, silicona nanowires No solo posee las propiedades especiales de los semiconductores, sino que también exhiben propiedades físicas diferentes de los materiales de silicona a granel, como la emisión de campo, la conductividad térmica y la luz visible Luminiscencia. Por lo tanto, silicona nanowires Tener un gran valor de aplicación potencial en dispositivos electrónicos nanómetros, optoelectronic dispositivos y nuevo Energy.More Es importante destacar que Silicon NanOwires Tener una excelente compatibilidad con las tecnologías de silicio existentes y, por lo tanto, tienen un gran potencial para las aplicaciones del mercado. Por lo tanto, Silicon Nanowire Es un nuevo material con gran potencial de aplicación en el campo de un dimensión nanomateriales.

silicio nanowires Tener muchas ventajas, como la amabilidad del medio ambiente, la biocompatibilidad, la fácil modificación de la superficie y la compatibilidad con el semiconductor Industry.

silicio nanowires son materiales importantes para el semiconductor biosensors.silicon nanowires Como un tipo de nanomateriales semiconductores unidimensionales importantes, sus propiedades ópticas únicas, como la fluorescencia, la UV, la emisión de campo y el transporte de electrones, las propiedades eléctricas, la conductividad térmica, la alta actividad de la superficie y el efecto de confinamiento cuántico en el transistor de efecto de campo de alto rendimiento, single Detector de electrones y Dano-dispositivos Aspectos, como el dispositivo de visualización de emisiones de campo, tiene una buena aplicación Prospect.

silicio nanowires También se estudian ampliamente para su uso en Ion de litio baterías, termoelectricidad, fotovoltaica, nanowire baterías y no volátil Memoria Aplicaciones.
